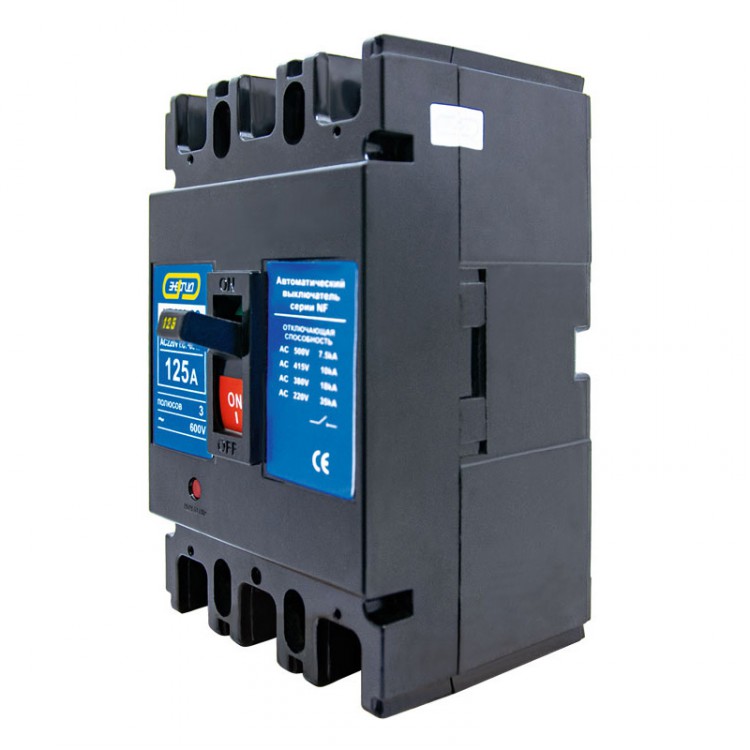

Автомат Энергия NF250-CS 3P 125A

Производитель: ЭНЕРГИЯ
Производитель: ЭТК ЭНЕРГИЯ
Модель: Автомат Энергия NF250-CS 3P 125A
Наличие: В наличии
3647р.
-+
Характеристики:
Название моделиАвтомат Энергия NF250-CS 3P 125A
АртикулЕ0701-0011
Номинальный ток, А125
Номинальное напряжение АС, В600
Частота, Гц50 (60)
Отключающая способность, В/кА

380/18

500/75

Механическая износостойкость, циклов, не менее7000
Электрическая износостойкость циклов, не менее1000
Степень защитыIP30
Условия эксплуатации, ⁰Сот -25 до +40

Полное описание

Автоматические выключатели в литом корпусе серии NF предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей.

Автоматические выключатели NF имеют надежную конструкцию, занимают небольшой объем и обладают хорошими эксплуатационными качествами. Они также могут использоваться в качестве рубильника. Автоматы оснащены термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +400С. Для температур выше и ниже +400С порог срабатывания уменьшается (увеличивается) из–за температурно–зависимого поведения биметаллического элемента в самом расцепителе.

Принцип действия

Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами. Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброс» механизма управления. «Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты.

Особенности

Внимание! При установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние 30–50мм продуктов горения дуги в случае срабатывания защиты от короткого замыкания.

Преимущества

Все автоматические выключатели NF снабжены двумя типами защиты: тепловой — для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины; и электромагнитной — для защиты от токов короткого замыкания, выполненной на базе соленоида.

Технические характеристики

ХарактеристикаЗначение
Число полюсов3
Типы защитытепловая защита электромагнитная защита
ИсполнениеТоковый расцепитель содержит контакты из серебросодержащего сплава. Система дугогашения выключателей (до 225А) состоит из дугогасящих решеток, а от 250А и выше применены дополнительные распылители дуги в виде пластин с перфорацией.
КреплениеСтандартный щит. Подсоединение проводов или шин осуществляется посредством болтов, входящих в комплект поставки.
Сроки службы и храненияСрок службы: 5 лет.
Гарантии изготовителяГарантийный срок эксплуатации: 12 месяцев.
